 Плавное включение и выключение освещения в салоне автомобиля Привет народ!  Есть теперь такой девайс (диммер) со следующими возможностями: - при открытии двери свет в салоне плавно загорается; - при закрытии двери и не работающем двигателе освещение салона плавно погаснет через 10 сек; - при закрытии двери и работающем двигателе освещение салона плавно погаснет без задержки; - при закрытой двери и горящем освещении, после завода двигателя освещение плавно погаснет не отрабатывая задержку до конца; При установке диммера, не нужно ничего резать, не нужно прокладывать дополнительных проводов, устройство подключается в разрыв плафонного разъема Кому интересно?
Востаннє редагувалось Agris в Сер квітня 01, 2009 7:35, всього редагувалось 1 раз.
|
| Вів червня 19, 2007 22:07 |

|
|
|
|
|
 |
|
|
Хосе
|
У меня свет в салоне выключается плавно!.... У кого по другому?...
|
| Сер червня 20, 2007 23:18 |
|
|
|
Maxim
|
и в Тигге тоже!
|
| Сер червня 20, 2007 23:23 |
|
|
|
Agris
Новичок
З нами з: Вів червня 19, 2007 19:14
Повідомлень: 39
Звідки: Киев
Автомобиль: Toyota Corolla
Клубная карта №: 0
|
Stack написав: Цену в студию!!! Для тех у кого даной функции нет цена - 50 гривен.
У меня втречный вопрос, кто установить сможет?
|
| Чет червня 21, 2007 9:48 |
|
|
|
Zombachek
Стажёр
З нами з: Нед лютого 24, 2008 16:13
Повідомлень: 93
Звідки: Brovary. тел 067433-93-23
Автомобиль: Jaggi
Клубная карта №: 222
|
Agris написав: Для тех у кого даной функции нет цена - 50 гривен.
в Джаге плавно не включается  . А куда этот загон прицепить и много ли места занимает?  _________________
|
| Вів березня 25, 2008 15:14 |
|
|
|
rulevoy
|
У меня с салона только свет на открывание дверей включался(не плавно)...Все никак руки не дойдут до плафона...
|
| Вів березня 25, 2008 16:20 |
|
|
|
Maximumdp
Модератор
З нами з: Суб лютого 02, 2008 16:46
Повідомлень: 2058
Звідки: Львів
Автомобиль: не роскошь
Клубная карта №: 40
|
у меня ваще нифига не включается , не то чтоб гворить что тухнет )))
что делать ?
_________________из всех моих авто тигго мне до сих пор нра... считайте рекламой пысы black jack "нра...." - это не значит мечта  прювет
|
| Вів березня 25, 2008 16:52 |
|
|
|
rulevoy
|
Либо своими руцями, либо на сервис по гарантии
|
| Вів березня 25, 2008 17:04 |
|
|
|
Генчик
Бывалый
З нами з: Сер лютого 06, 2008 17:01
Повідомлень: 286
Звідки: Киев
Автомобиль: с Европы под заказ
Клубная карта №: 0
|
кто может сделать чтобы свет выключался плавно?
|
| Чет травня 29, 2008 8:23 |
|
|
|
Maximumdp
Модератор
З нами з: Суб лютого 02, 2008 16:46
Повідомлень: 2058
Звідки: Львів
Автомобиль: не роскошь
Клубная карта №: 40
|
в тиграх есть регулятор плавного выключения,
рядом с салонным "светильником" _________________из всех моих авто тигго мне до сих пор нра... считайте рекламой пысы black jack "нра...." - это не значит мечта прювет
|
| Чет травня 29, 2008 8:53 |
|
|
|
|
|
|
|
Генчик
Бывалый
З нами з: Сер лютого 06, 2008 17:01
Повідомлень: 286
Звідки: Киев
Автомобиль: с Европы под заказ
Клубная карта №: 0
|
в Амулетах тоже скоро будет.  _________________лучше плакать и молчать, чем просить и унижаться
|
| Сер червня 18, 2008 19:17 |
|
|
|
Agris
Новичок
З нами з: Вів червня 19, 2007 19:14
Повідомлень: 39
Звідки: Киев
Автомобиль: Toyota Corolla
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомобиля Цитата: кто может сделать чтобы свет выключался плавно? ну я могу сделать, а сможешь и сам, там делов то на 5 минут. Берешь, к примеру, мой диммер и подключаеш к плафону салонного освещения. В результате получаеш следующие удобства: - при открытии двери свет в салоне плавно загорается; - при закрытии двери и не работающем двигателе освещение салона плавно погаснет через 10 сек; - при закрытии двери и работающем двигателе освещение салона плавно погаснет без задержки; - при закрытой двери и горящем освещении, после завода двигателя освещение плавно погаснет не отрабатывая задержку до конца; При установке диммера, не нужно ничего резать, не нужно прокладывать дополнительных проводов, устройство подключается в разрыв плафонного разъема и при необходимости может быть быстро снято, например перед прохождением ТО Вот в принципе и фсё. _________________Автономные системы безопасности http://www.avtonomka.at.uaНаш новый сайт http://www.autofishki.com.ua
|
| П'ят березня 27, 2009 0:28 |
|
|
|
mallisch
Модератор
З нами з: П'ят лютого 01, 2008 23:49
Повідомлень: 1006
Автомобиль: свой
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомобиля ты продаёшь или консультируешься про установку?
|
| П'ят березня 27, 2009 2:56 |
|
|
|
DVG
Стажёр
З нами з: Вів грудня 11, 2007 11:09
Повідомлень: 69
Звідки: Киев
Автомобиль: Jaggi
Клубная карта №: 0
|

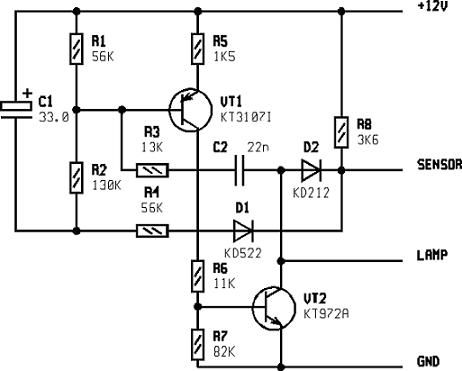

Re: Плавное включение и выключение освещения в салоне автомобиля Именно это я на днях и сделал, но еще не успел выложить отчет. Называется "вежливый свет". Схему нашел в интернете. Описчание автора: Цитата: Список используемых деталей:
R1, R4 - 56k
R2 - 130k (задает длительность свечения)
R3 - 13k
R4 - 56k
R5 - 1,5k-3k (задает плавность погасания света)
R6 - 11k
R7 - 82k
R8 3,6k
VT1 КТ3107i
VT2 КТ972А или пара КТ503 и КТ815
C1 полярный, 33
C2 22n
D1 КД522
D2 КД212
При открывании двери, начинает заряжаться паралельно подключеный лампе конденсатор. Накопленного им тока, хватает, чтобы
поддерживать открытым транзистор, работающий в ключевом режиме, даже если дверь уже закрыли. Транзистор открывает на лампу
питание, пока хватает накопленного конденсатором заряда. Дверь закрыта - лампа продолжает гореть. Через 15-20 секунд
(задается подбором резистора R2) лампа начинает медленно затухать, в течении 1-3 секунд (задается подбором резистора R5).
И так - до следующего открывания двери, т.е. до следующего цикла заряда конденсатора.
Пара слов по схеме. Длительность свечения определяется цепочкой R2,C1; плавность погасания R5 (от 0 до 3К), игнорирование
недолгих открытий двери -- R4. Диод D2 можно исключить, тогда свет будет плавно загораться, R4 регулирует плавность.
Составной VT2 можно заменить любым другим составным или парой КТ503-КТ815. Радиатор не нужен -- работает в ключевом режиме.

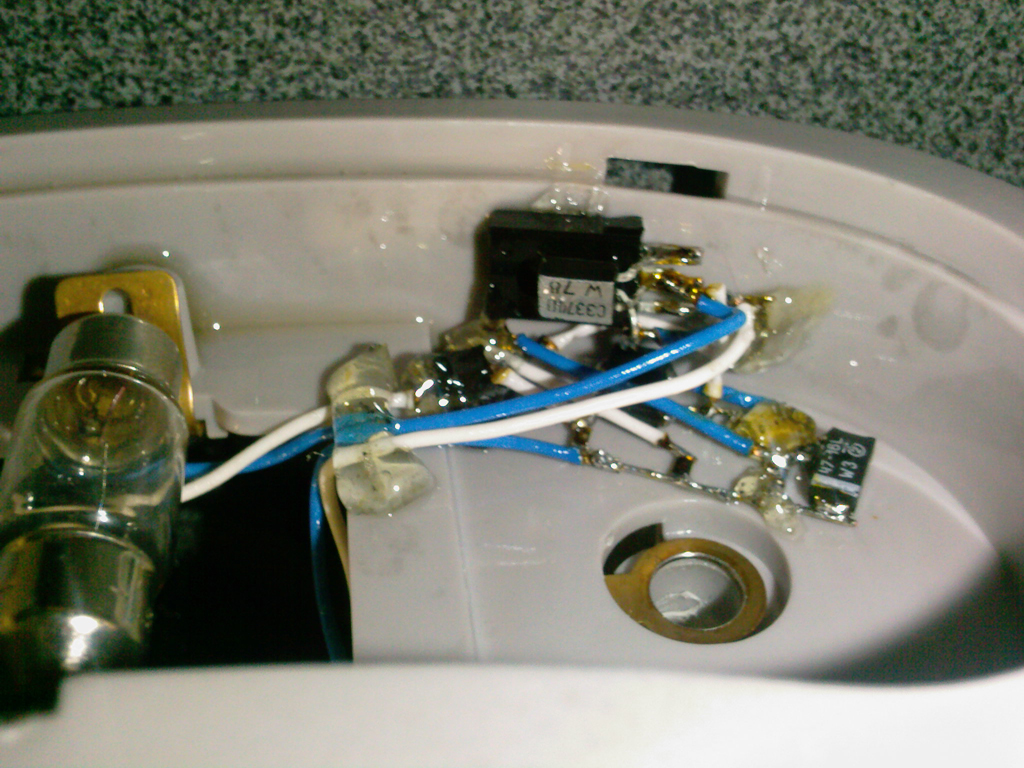

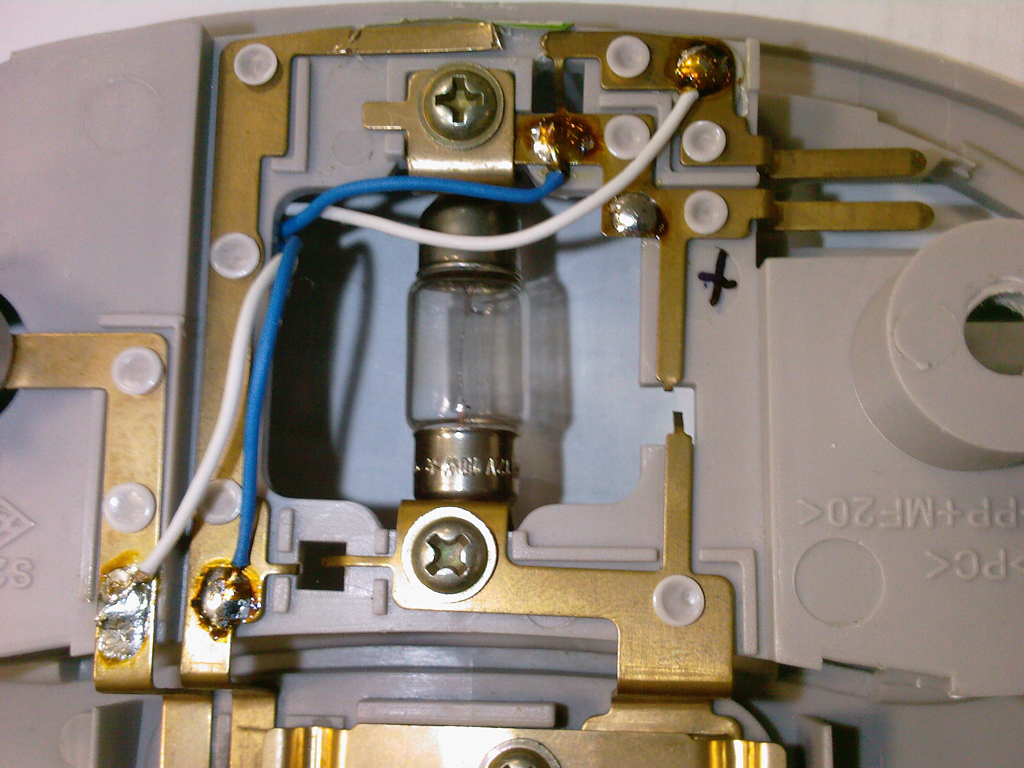

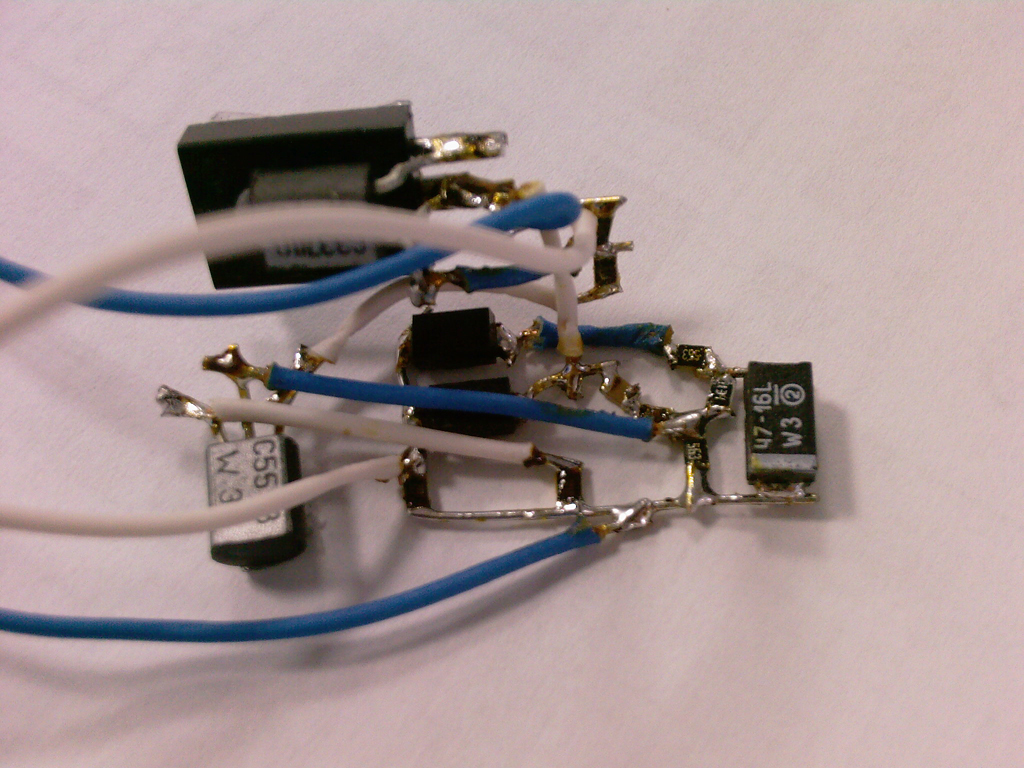

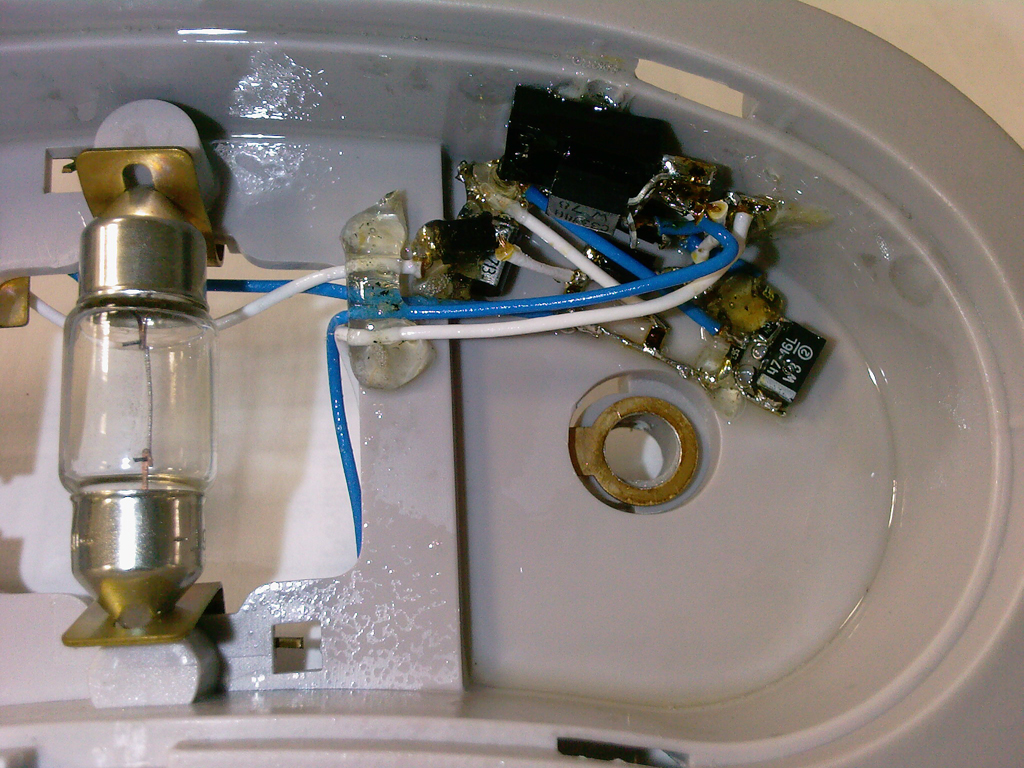

VT1 -- любой p-n-p c коеф.ус.>200. Допустимое напряжение -- чем больше тем лучше, >30В. Указанных транзисторов у меня небыло, поэтому VT1 заменил на BC557, а VT2 заменил составным (как рекомендует автор) BC337-BD137. Прошу не пинать меня за качество сборки и отсутствие платы - сначала это был эксперимент, но так как все сразу заработало, решил так и поставить в машину. Закрепил обычным термоклеем и задул сверху лаком. Как подключал, думаю, ясно из фото. Еще хочу сделать, чтобы свет выключался сразу после включения зажигания, но для этого надо тянуть еще один провод. Как только это сделаю - сразу отпишусь.
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
_________________
|
| П'ят березня 27, 2009 10:24 |
|
|
|
|
|
|
|
mallisch
Модератор
З нами з: П'ят лютого 01, 2008 23:49
Повідомлень: 1006
Автомобиль: свой
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомобиля Ого,это нужно сразу в ФАК.
|
| П'ят березня 27, 2009 11:05 |
|
|
|
Agris
Новичок
З нами з: Вів червня 19, 2007 19:14
Повідомлень: 39
Звідки: Киев
Автомобиль: Toyota Corolla
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомобиля Цитата: Именно это я на днях и сделал, но еще не успел выложить отчет. Называется "вежливый свет". Маладца! В самом хорошем смысле этого слова  Только мой девайс, в отличие от твоего, чуть более функционален. Но это не удивительно, ведь я собирал на микроконтроллере... Вот внешний вид устройсва  Как видно из фотки в диммере применены 3-х миллиметровые разъемы, которые как раз подходят под разъемы плафона. Еще раз акцентирую внимание на том, что ничего резать, подпаивать, изолировать не надо, девайс подключается в разрыв разъема от плафона. Цитата: Еще хочу сделать, чтобы свет выключался сразу после включения зажигания, но для этого надо тянуть еще один провод. И никаких дополнительных проводов тянуть не надо, свет плавненько погаснет после того как будет заведен двигатель Цитата: ты продаёшь или консультируешься про установку? и то и другое. Тема была создана давно, тогда она никого не заинтересовала  , за это время мой девайс был несколько раз переделан, то что есть сейчас, на данный момент, мне кажется оптимальным решением. _________________Автономные системы безопасности http://www.avtonomka.at.uaНаш новый сайт http://www.autofishki.com.ua
|
| П'ят березня 27, 2009 14:59 |
|
|
|
mallisch
Модератор
З нами з: П'ят лютого 01, 2008 23:49
Повідомлень: 1006
Автомобиль: свой
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомобиля т.е. усовершенствовал?!За этот период цена поменялась?Как оплата,доставка?
|
| Суб березня 28, 2009 1:13 |
|
|
|
DVG
Стажёр
З нами з: Вів грудня 11, 2007 11:09
Повідомлень: 69
Звідки: Киев
Автомобиль: Jaggi
Клубная карта №: 0
|

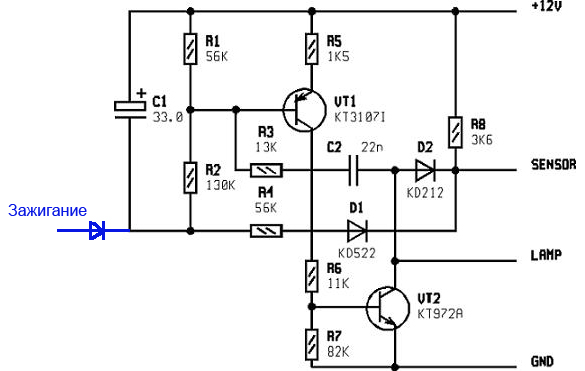

Re: Плавное включение и выключение освещения в салоне автомобиля Доработал схему, чтобы свет выключался при включении зажигания. Провод от зажигания протянул по левой стойке (надо потянуть панель и она легко снимется), затем чуть-чуть отогнул потолок и прпустил провод. Подключил через диод (на сжеме показал синим). Работает отлично. Два дня - полет нормальный.
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
_________________
|
| Вів березня 31, 2009 12:26 |
|
|
|
Agris
Новичок
З нами з: Вів червня 19, 2007 19:14
Повідомлень: 39
Звідки: Киев
Автомобиль: Toyota Corolla
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомо Супер! Сразу видно, человек шарит в электронике. А освещение при включении зажигания резко гаснет или все таки плавно? По-моему нужно последовательно с диодом резюк поставить на пару килоом... _________________Автономные системы безопасности http://www.avtonomka.at.uaНаш новый сайт http://www.autofishki.com.ua
|
| Сер квітня 01, 2009 7:32 |
|
|
|
DVG
Стажёр
З нами з: Вів грудня 11, 2007 11:09
Повідомлень: 69
Звідки: Киев
Автомобиль: Jaggi
Клубная карта №: 0
|
Re: Плавное включение и выключение освещения в салоне автомобиля Свет гаснет резко. В принципе можно и с резистором, но лень снова выкручивать плафон. Будет время и желание - поэкспериментирую
