пока мало чего понял по выше выложенным картинкам

понял разве что, одно
где стоят эти пружины


но не нахожу именно такую здесь
хотя по количеству пружины все вроде

Существенных отличий в устройстве и принципе работы нет.

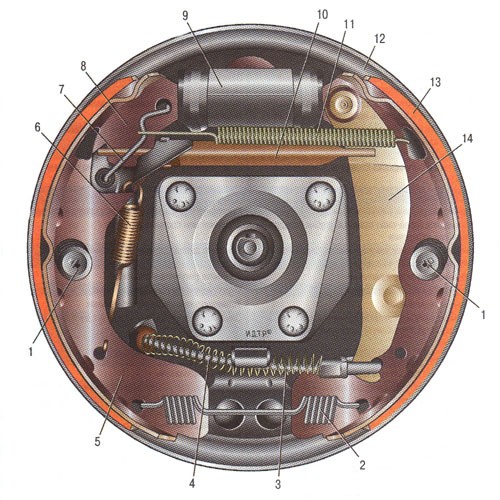

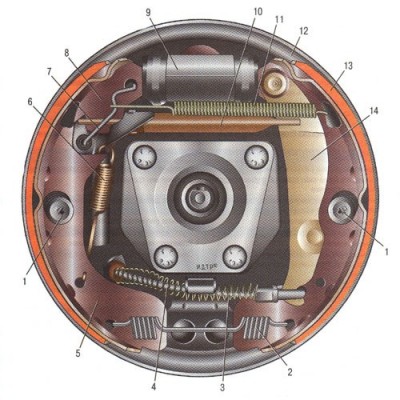

Тормозной механизм заднего колеса автомобиля DAEWOO NEXIA:
1- опорная стойка;
2- нижняя стяжная пружина;
3- трос привода стояночного тормоза;
4- отжимная пружина троса привода стояночного тормоза;
5- передняя тормозная колодка;
6- пружина механизма автоматической регулировки зазора между колодками и барабаном;
7- серьга пружины механизма автоматической регулировки зазора между колодками и барабаном;
8- нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном;
9- рабочий цилиндр;
10- распорная планка;
11- верхняя стяжная пружина;
12- щит тормозного механизма заднего колеса;
13- задняя тормозная колодка;
14- разжимной рычаг привода стояночного тормоза.

По аналогии с вышеизложенным:

На драйве у меня поглядите, ссылки давал выше.
Интересуемая пружина цепляется одним концом за толкатель, что на фото, дырка в центре у него как раз для этого.
А вторым концом пружина цепляется за дырку в теле тормозной колодки, которая напротив.
Обратите внимание, не за серьгу на полке тормозной колодки (к которой клеят фрикционные накладки), как верхняя пружина сводящая колодки, а именно за дыру в самой колодке.
Типа вот.
https://e-a.d-cd.net/6c0a744s-960.jpg

спасибо за такой развернутый ответ
но вот такой пружинки в вашем ответе я не нашел



вот из за этого и путаница

мне нужно конкретно какие там стоят пружинки в джаги\кимо на задних тормозах
зачем мне принцип работы или схема тормозных барабанов нексии?


я канешно дико извиняюсь
но вы своей картинкой с барабанными тормозами от нексии еще больше запутываете
оно вроде все там так же, но есть нюансы
у вас пружина которую я постил выше есть, а в вашей схеме с нексии ее нет

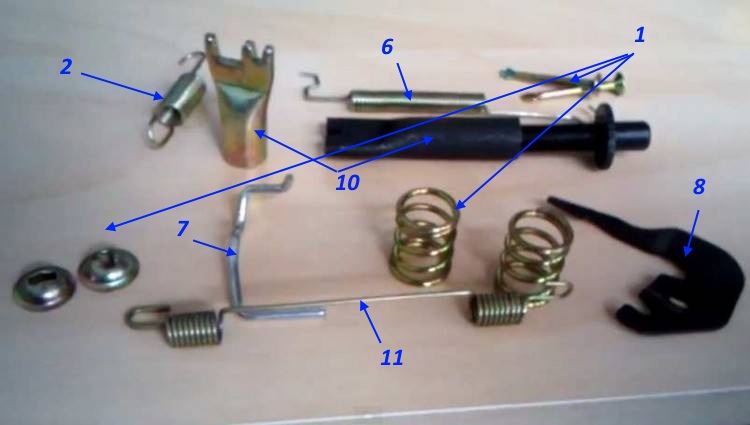

ну ремкомплект якобы для джаги
да, такой пружины нет
но остальные визуально как подходят
просто в разнобой все пружины не купишь, и солдатиков и тд.

что с рекомплекта подойдет, что отдельно куплю еще

Ремкомплекта для Джагги не существует в природе,тем более что ремкомплекта не существует даже для прародителя сего тормоза.Все детали продаются по отдельности.А то что внешне похожи,это не значит,что они одинаковы.Ну ладно пружины на солдатиках,от тех толку мало,а другие?У них же у каждой своё усилие сжатия.

Это ещё почему?Купишь конечно,только стоят они не хило.

Наврал,для прародителя ремкоплект есть)))Bbp 17379

А номер конкретно твоей пружины MR 493031

да я не спорю, ремкоплектов не видел, процент слишком мал
смотрел даже на китай сайтах

узрел как вы отписывали человеку на драйве о номерах пружин, пока нашел все что обведено



ps ну еще у Motto подсмотрел на драйве так же


сейчас еще смотрю не достающее, солдатики с тарелочками, и сам механизм который регулирует зазор или как его там

или можно менять не все?

просто у меня слева сзади убрали внутренние верхние пружины, и там погнуло солдатик, регулировочный механизм, тарелку...
справа сзади все ок

Регулировочный механизм это самая жопа.Он стоит столько,что можно подумать что это космолёт а не маленький кусок железки.

Так для затравочки...

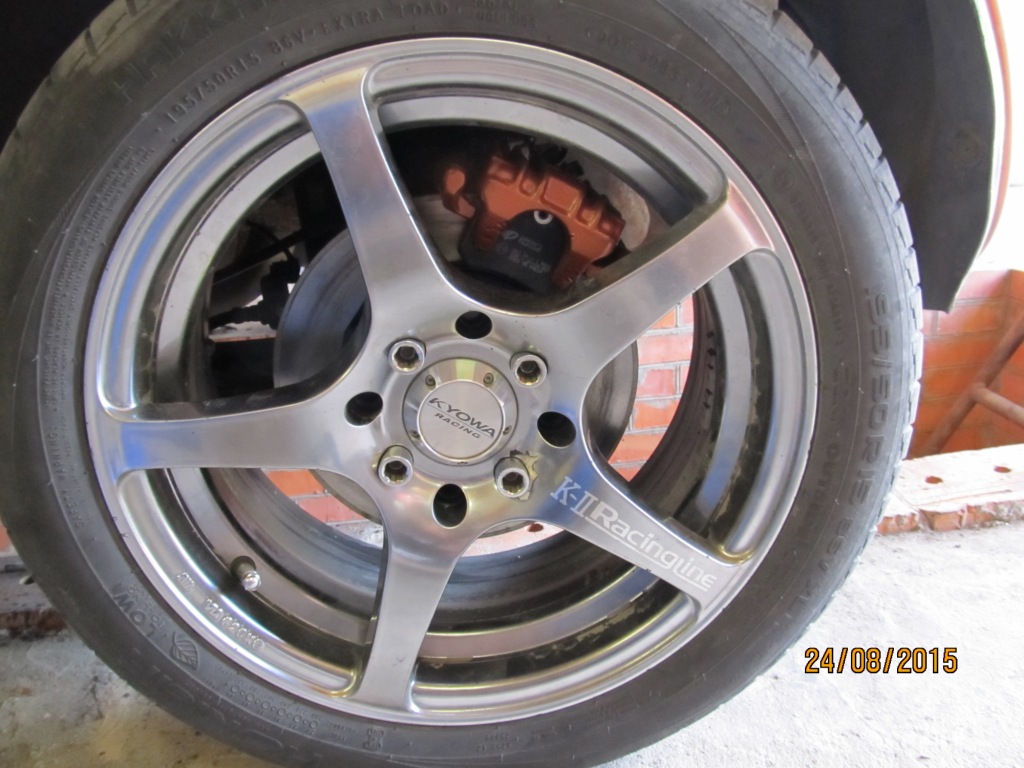

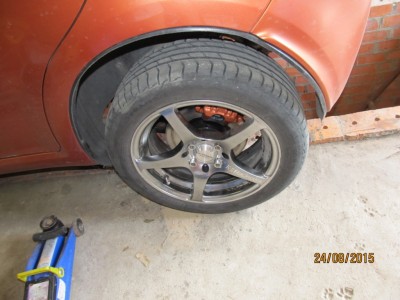

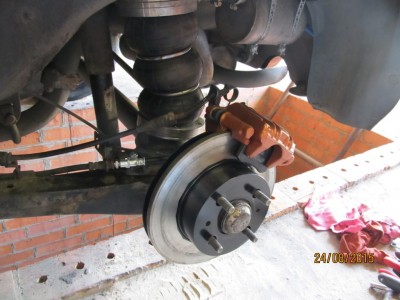

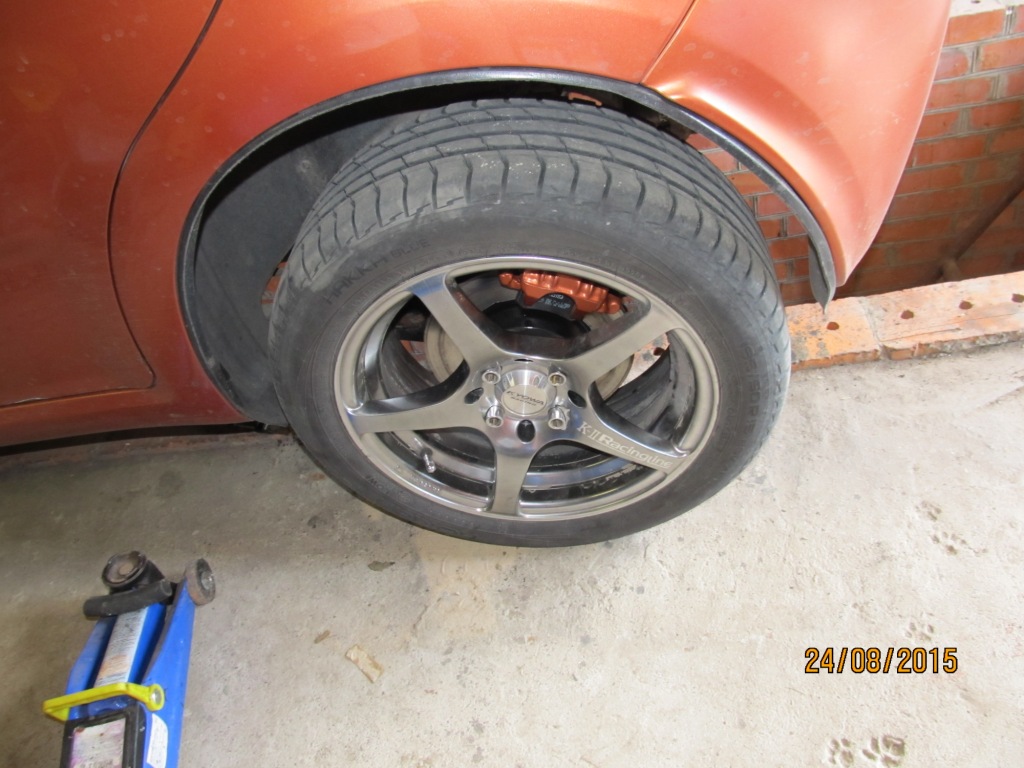

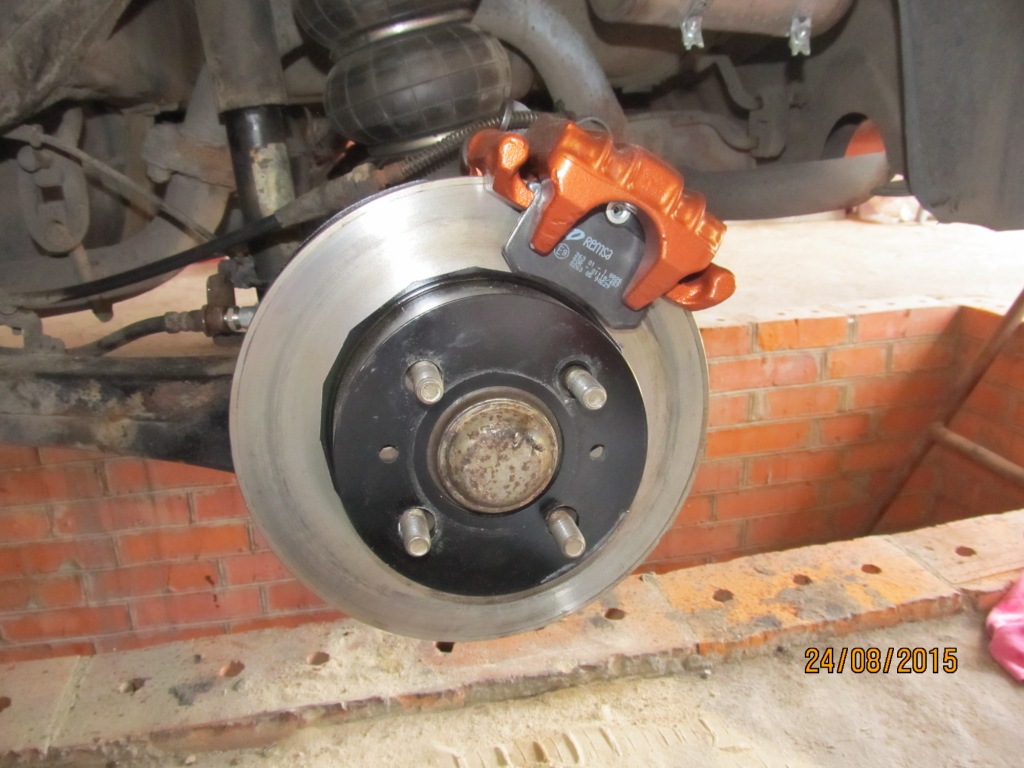

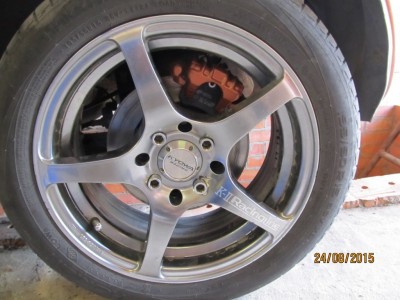

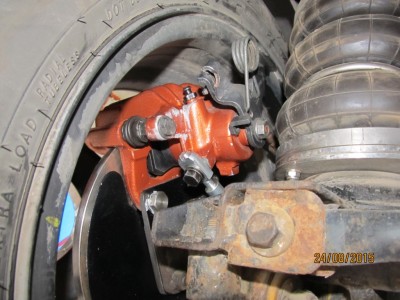

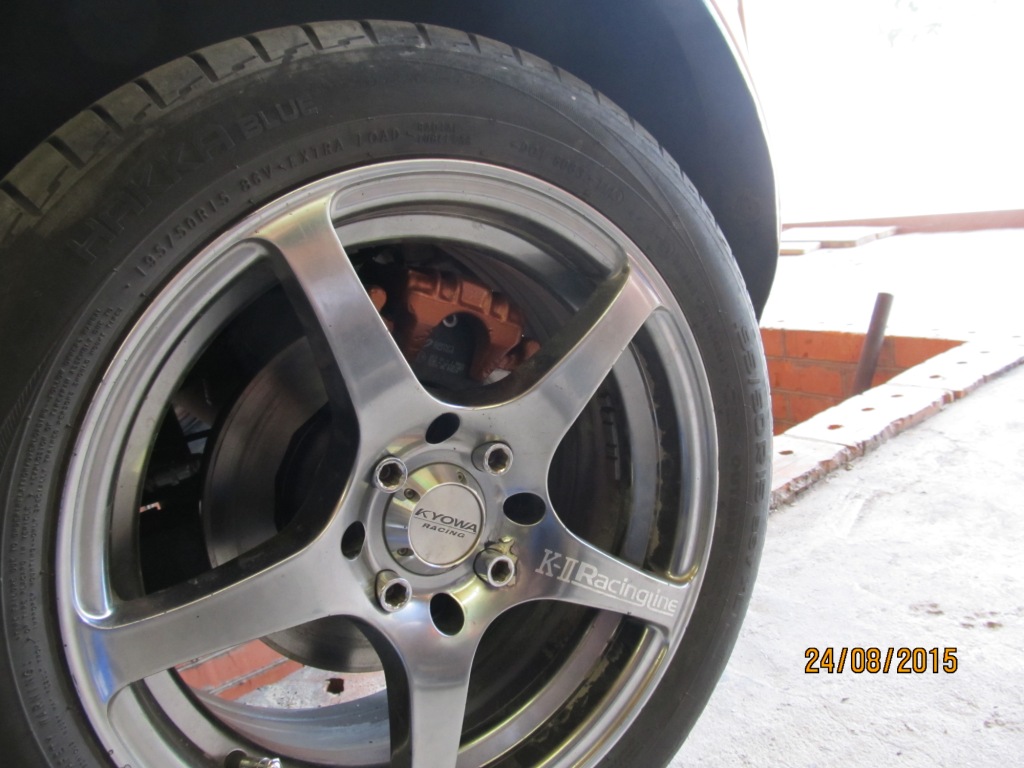

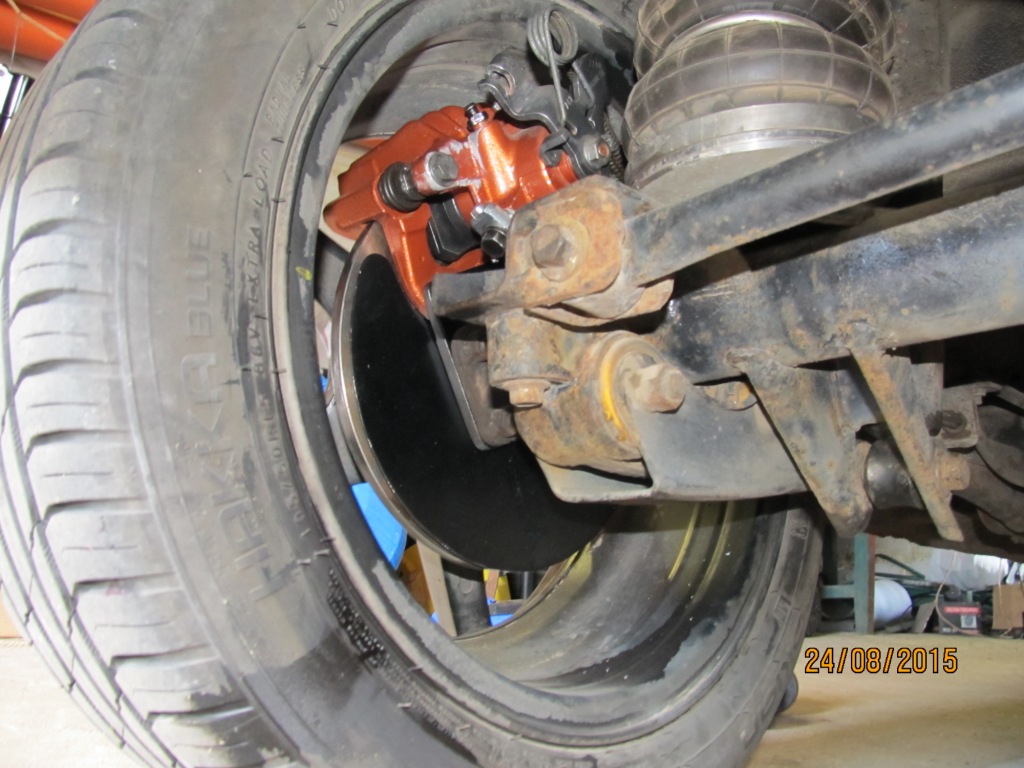

От чего суппорты?
И как работает ручник?

осмелюсь возразить

Hacker , скока денег? и где ?

Задние!!!, только трубки перепресовуются, там конус по-другому сделан.

По барабанам согласен, промашка, не досмотрел.
А что по поводу дисков и задних колодок сказать можете?

По дискам и задним колодкам мало что можно сказать, т.к. не указаны размеры.
Да, и о чем вообще говорить, если их нигде нет в наличии.
Сам недавно заморачивался с заменой тормозов: колодки вкруг Kashiyama (D9026 и K6729). Барабан из аналогов нашелся только ТаГАЗ с оригинальным номером Chery и ценой в 2 раза дороже. Дисков тоже аналогов нет и по размерам ничего не подобрал (все либо больше, либо толще, либо глубже (можешь сам попробовать на сайтах Brembo или Delphi, размеры оригинала если надо напишу)). Так что диски и барабаны поставил оригинал.

Вставлю свои 5 копеек.
В связи с появившейся течью в тормозных цилиндрах и катастрофического состояния задних тормозных колодок, было приобретено и установлено:
1. "Монтажный комплект задних колодок левый S21-5874566";
2. "Монтажный комплект задних колодок правый S21-5874568";
3. "Колодки гальмівні барабанні, комплект Toko cars CJ0-563SEN";
4. "Циліндр гальмівний колісний Blue Print ADC44425" 2 шт;
5. Тормозная жидкость DOT4;
6. Распечатка инструкции по сборке задних тормозов от Мотто (кстати, большое спасибо).

Плюсы. Все подошло и установилось без предварительной обработки. Большой плюс монтажных комплектов, наличие всех пружин и элементов регулятора. Нет необходимости в спешке все мыть и восстанавливать. Весь товар был доставлен на следующий день после заказа, ждать не пришлось.

Минусы. Монтажные комплекты от разных производителей (разная упаковка). Согласно маркировки оба левых. Один похоже перепаковывали. Разные цвета регуляторов один белый другой с желтым отливом. Один сухой, другой со смазкой. Но по факту - все было верно. Один правый, другой левый, комплектация наборов 100%.

P/S/ Ревизию тормозов делал год назад. Все было сухо и чисто. Состояние колодок 4+.
