 Re: Центральный замок andrejbur огромное спасибо за фото и советы. Можно если не трудно расказать откуба у вас запитан блок и какая распиновка проводов на колодке к блоку. Зарание блогодарю. К томуже гудка на сигнализацию нет я нашол пару проводоп около клаксона я их проверил тестором но на них пет питиния. просто я думаю его тупо сняли.
|
| П'ят лютого 28, 2014 10:23 |
|
|
|
|
|
 |
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|
Re: Центральный замок С распиновкой пойду сегодня разбираться, но могу написать о моих прошлых разборах - к этому блоку подключены два разьема - большой и маленький.
Через маленький поданы сигналы с открытия дверей, включения зажигания, и с него "ушёл" провод на светодиод.
Через большой поданы сигналы на стеклоподьемники и ЦЗ, два зелёных крайних точно идут на повороты для морганий, к ним я прошлый раз и хотел подключится но пики сильно долгие и громкие.
Внутри блока 5 реле - четыре отвечают за стеклоподьемники - щёлкают о очереди, а пятая "шёлкает аварийками", вот сегодня и пойду искать сигнал до этой релюхи, хотя действительно я не находил реле на ЦЗ - возможно действительно замок в водительской двери управляет остальными и багажником без "захода" к этому блоку. - Я не автоэлектрик а автоломастер - если разберусь напишу.
|
| П'ят лютого 28, 2014 11:25 |
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|
Re: Центральный замок кажись нашёл то что нужно на росийском форуме, буду приобщать от chery QQ к амулету. там и приблизительная схема нарисована, разпечатаю и в гараж... http://www.chery-club.ru/forum/viewtopi ... cea323c833зря обрадовался, там нет схемы блока внутри, но идея что подключатся к свободному проводу... проверю в первую очередь
|
| П'ят лютого 28, 2014 11:54 |
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|
Re: Центральный замок NIK130576 вот по твоему вопросу - правда я не читал но возможно тебе будет полезно. http://www.chinamobil.ru/bb/viewtopic.p ... 1%EB%EE%EA
|
| П'ят лютого 28, 2014 12:04 |
|
|
|
emelya
Модератор
З нами з: Вів грудня 18, 2007 11:50
Повідомлень: 1994
Звідки: Россия Санкт-Петербург
Автомобиль: Nissan X-Trail
Клубная карта №: 0
|
Re: Центральный замок andrejbur написав: Внутри блока 5 реле - четыре отвечают за стеклоподьемники - щёлкают о очереди, а пятая "шёлкает аварийками", если Что то я не понял, о какой машине идет речь? Блок управления стеклоподъемниками в АМУЛЕТЕ находиться под левым задним сиденьем. _________________Во всем можно разобраться, если долго вертеть это в руках.
|
| П'ят лютого 28, 2014 12:40 |

|
|
|
NIK130576
Стажёр
З нами з: Сер листопада 13, 2013 21:56
Повідомлень: 82
Звідки: Краматорск
Автомобиль: chery amulet
Клубная карта №: 0
|
Re: Центральный замок у меня там некокого блока нет . А если бы надо было откинуть сидения то торчалиб провода
|
| П'ят лютого 28, 2014 14:21 |
|
|
|
emelya
Модератор
З нами з: Вів грудня 18, 2007 11:50
Повідомлень: 1994
Звідки: Россия Санкт-Петербург
Автомобиль: Nissan X-Trail
Клубная карта №: 0
|
Re: Центральный замок NIK130576 написав: у меня там некокого блока нет . А если бы надо было откинуть сидения то торчалиб провода А ковер поднимал? _________________Во всем можно разобраться, если долго вертеть это в руках.
|
| П'ят лютого 28, 2014 15:02 |
|
|
|
artem76
Опытный
З нами з: П'ят вересня 14, 2007 23:30
Повідомлень: 142
Звідки: Украина, Запорожская, Энергодар
Автомобиль: amulet
Клубная карта №: 0
|
Re: Центральный замок emelya написав: NIK130576 написав: у меня там некокого блока нет . А если бы надо было откинуть сидения то торчалиб провода А ковер поднимал? блок управления ЦЗ в водительской двери, блок управления стеклоподъемниками под задним левым сидением (под ковром). В украинских амулетах заводской сигналки нет, подключения дотяжки стекол - нет, ЦЗ работает от водительской двери (в люксовой комплектации).
_________________
Продан
|
| П'ят лютого 28, 2014 15:37 |
|
|
|
NIK130576
Стажёр
З нами з: Сер листопада 13, 2013 21:56
Повідомлень: 82
Звідки: Краматорск
Автомобиль: chery amulet
Клубная карта №: 0
|
Re: Центральный замок спасибо за информацию. завтра поищу.
|
| П'ят лютого 28, 2014 16:28 |
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|

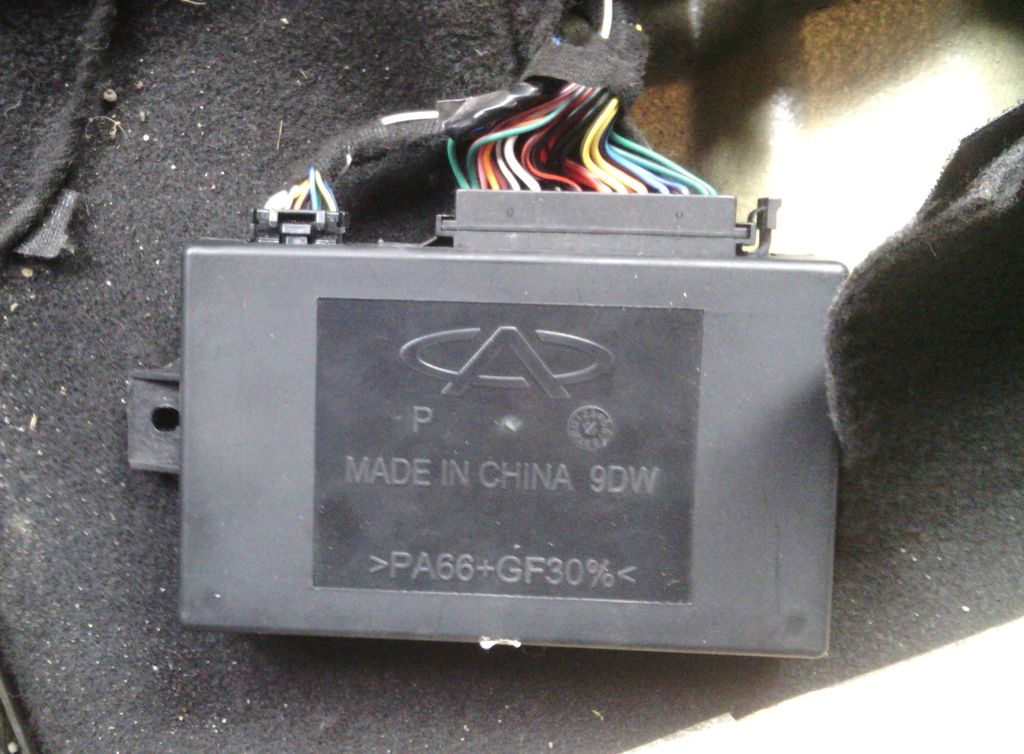

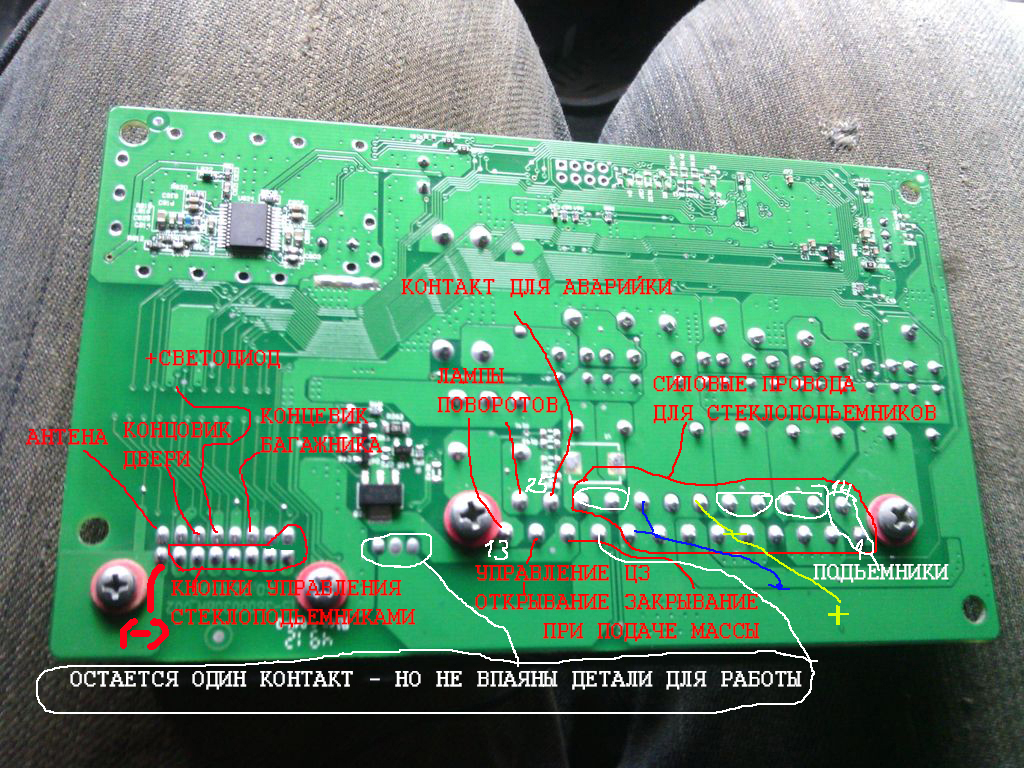

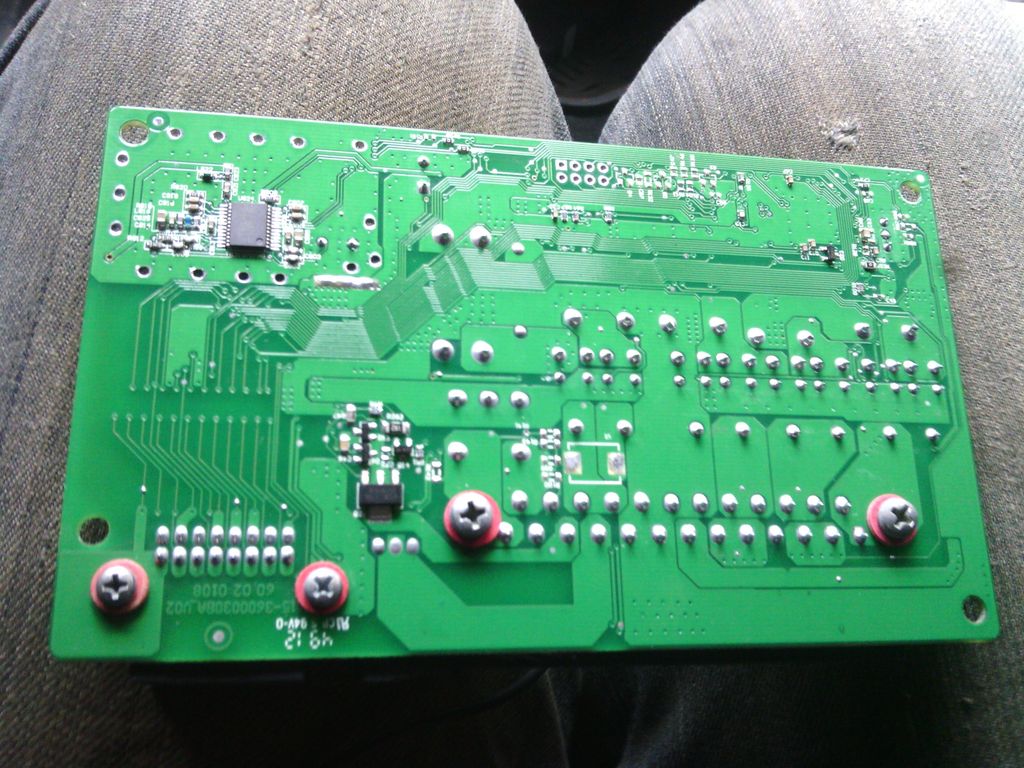

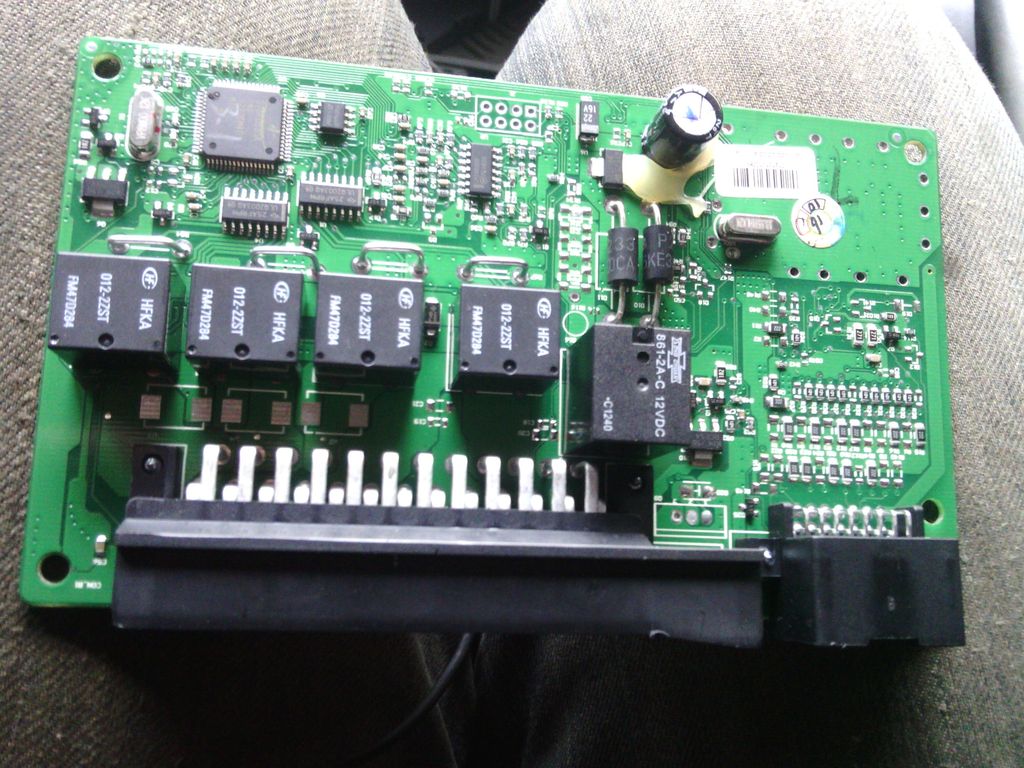

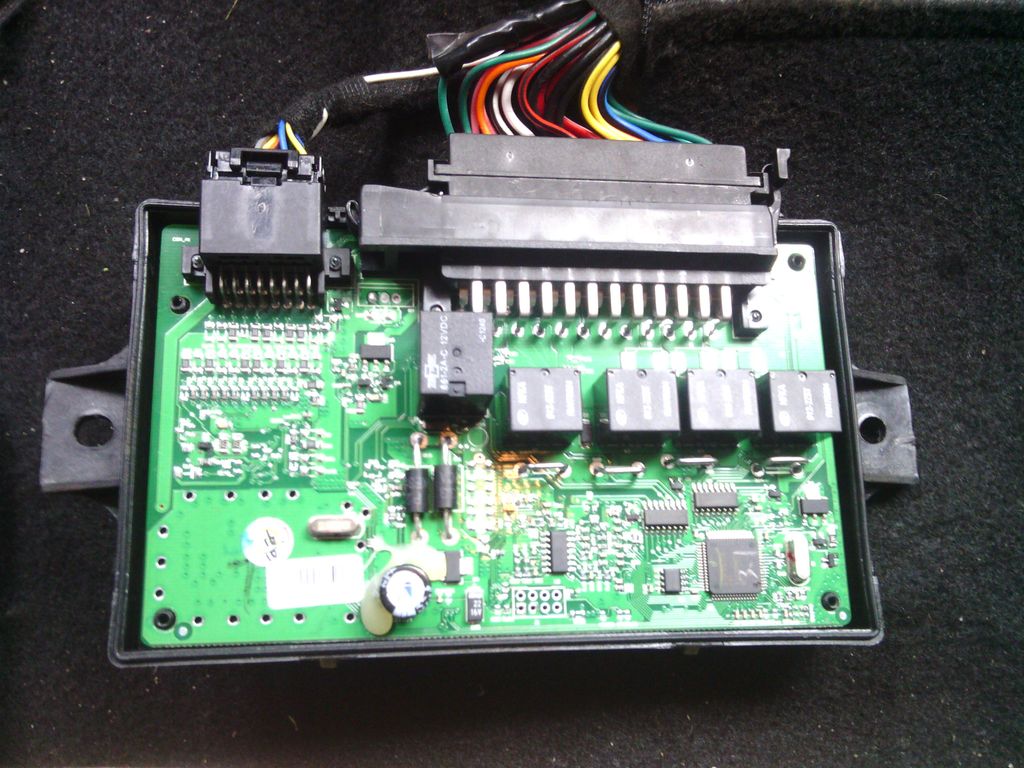

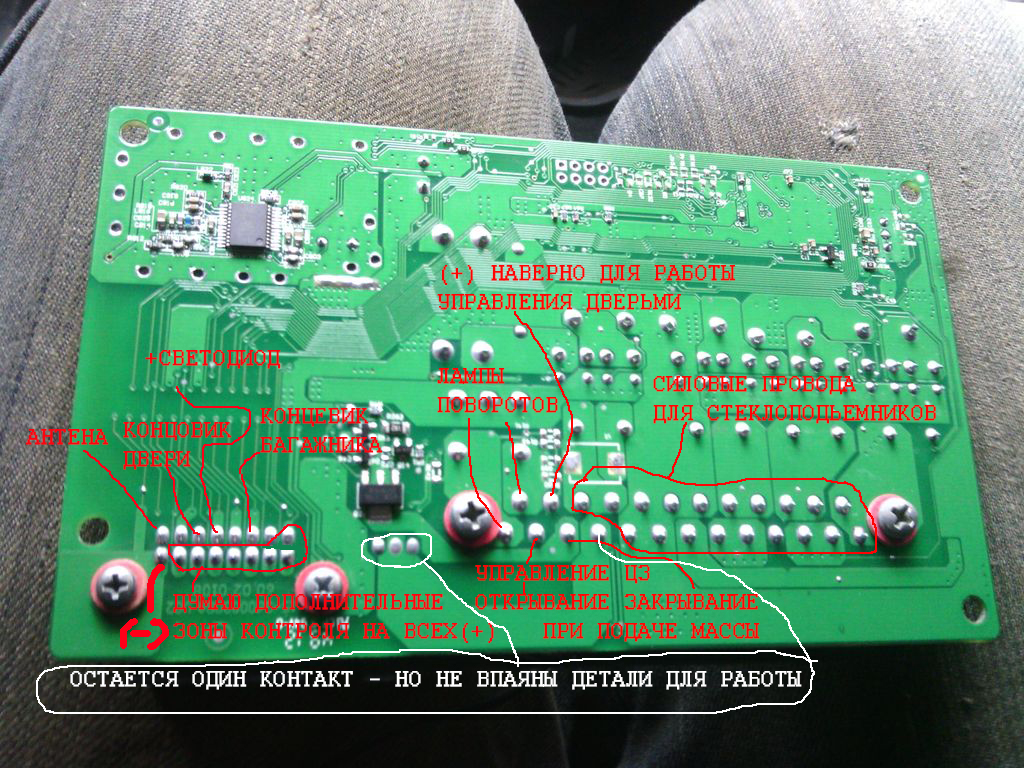

Re: Центральный замок да как у старых амулетах я не знаю - у меня 2013 года и блок комфорта под сидением водителя, прозвонил сегодня тестером всё что мог - не смог найти куда "втыкнуть" колокол . вот пофоткал и расписал что вызвонил, может кто-то что-то подскажет. итак внешний вид Приєднання файлів: IMG_20140228_131713.jpg Приєднання файлів: IMG_20140228_131828.jpg сама плата Приєднання файлів: IMG_20140228_142502.jpg Приєднання файлів: IMG_20140228_142452.jpg ну и что я вызвонил нарисовал в шопе Приєднання файлів: IMG.jpg
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
|
| П'ят лютого 28, 2014 16:46 |
|
|
|
|
|
|
|
livci
Ветеран
З нами з: П'ят травня 30, 2008 15:31
Повідомлень: 938
Звідки: Киев
Автомобиль: Toyota corolla
Клубная карта №: 226
|
Re: Центральный замок artem76 написав: В украинских амулетах ...... подключения дотяжки стекол - нет Я бы так уверенно не утверждал. У меня амулет люкс комплектации 2007 года, сборки ЗАЗ Илличевск. Доводчики стекол есть. Изночально не были активированы. Снял блок, отдал людям на перепрошивку и вуаля, доводит. Допы не ставятся. Все есть в комплектации. После постановки на сигналку стекла поднимаются поочерёдно по кругу. Мне поставили доп и они поднимаются все одновременно.
|
| П'ят лютого 28, 2014 17:33 |
|
|
|
emelya
Модератор
З нами з: Вів грудня 18, 2007 11:50
Повідомлень: 1994
Звідки: Россия Санкт-Петербург
Автомобиль: Nissan X-Trail
Клубная карта №: 0
|
Re: Центральный замок andrejbur написав: итак внешний вид Даа.... испортили хорошую вещь. Соединили два блока в один. На квадратной микросхеме какая маркировка? _________________Во всем можно разобраться, если долго вертеть это в руках.
|
| П'ят лютого 28, 2014 20:52 |
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|

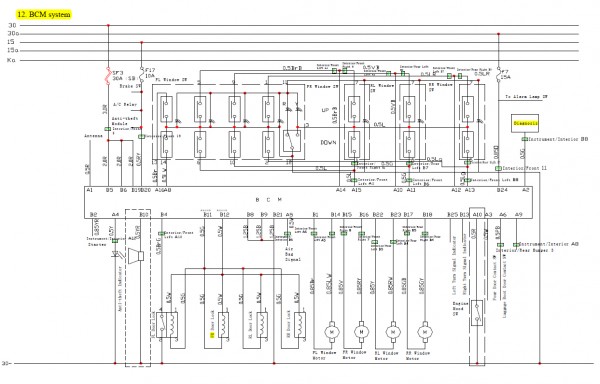

Re: Центральный замок про маркировку сейчас не скажу, нужно в гараж идти, а по поводу подключения сирены нарыл кое-что - похожий(по подключению) блок стоит в чери кимо, кукушке 6 и нашел схему подключения у них , вот фрагмент схемы: Приєднання файлів: BCM_chery_kimo.jpg вобщем я не сильно ошибся с распиновкой и с подключением колокола - но китайцы с экономили тех 20 копеек на транзистор и пару диодов (не хорошие люди). вот немного подправленая плата. Приєднання файлів: IMG_3.jpg
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
|
| П'ят лютого 28, 2014 21:27 |
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|

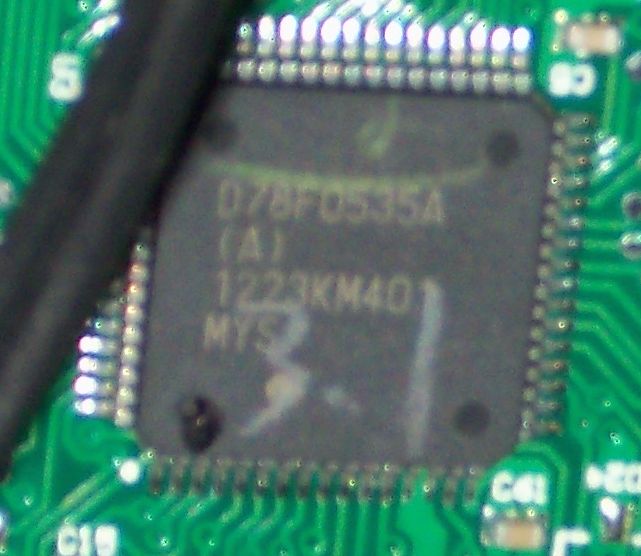

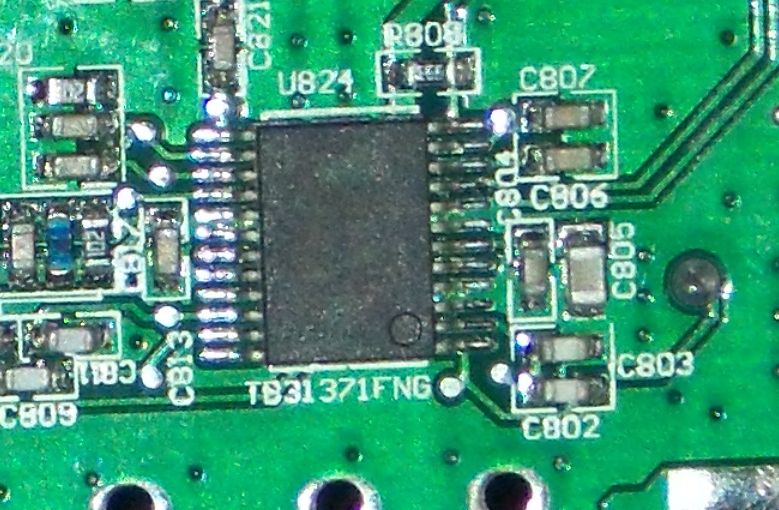

Re: Центральный замок сходил в гараж, взял фотик полутше чтобы разработать схему недостающих запчастей и заодно процесоры записал. с квадратным всё видно Приєднання файлів: proz_1.jpg а с другим сложнее - написано на плате Приєднання файлів: proz_2.jpg а на микросхеме написано TB233A1 3137FNG
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
|
| П'ят лютого 28, 2014 22:13 |
|
|
|
|
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|
Re: Центральный замок Ребята наверное я сдаюсь, деталюх впаять нужно много, подбором можно спалить весь блок, а он около тысячи стоит, я за тысячу лучше сигналку с обраткой поставлю. игра не стоит свеч, завтра прозвоню что на выходе микросхемы и если ничего внятного не увижу - закидаю эту идею с колоколом. Вот как я пытался разобраться Приєднання файлів: rasbor_plati.jpg
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
|
| П'ят лютого 28, 2014 23:21 |
|
|
|
andrejbur
Бывалый
З нами з: Чет липня 25, 2013 15:07
Повідомлень: 226
Автомобиль: chery
Клубная карта №: 0
|
Re: Центральный замок для себя я уже сделал то что хочется, но так как для большинства амулеводов это не актуально я напишу в своей теме - амулет 2013, кому интересно - переходите по ссылке viewtopic.php?f=5&t=38982
|
| Суб березня 01, 2014 19:26 |
|
|
|
NIK130576
Стажёр
З нами з: Сер листопада 13, 2013 21:56
Повідомлень: 82
Звідки: Краматорск
Автомобиль: chery amulet
Клубная карта №: 0
|

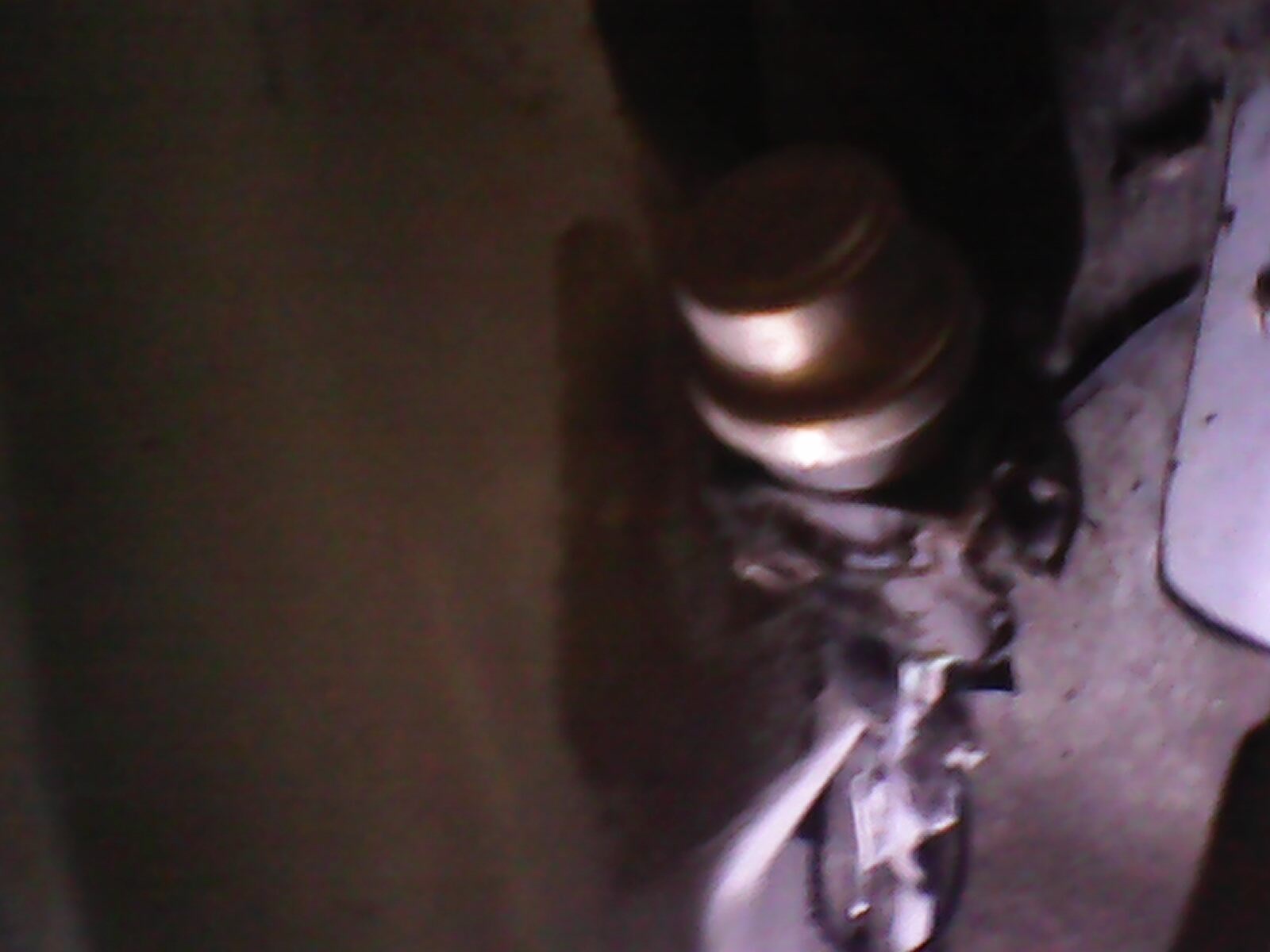

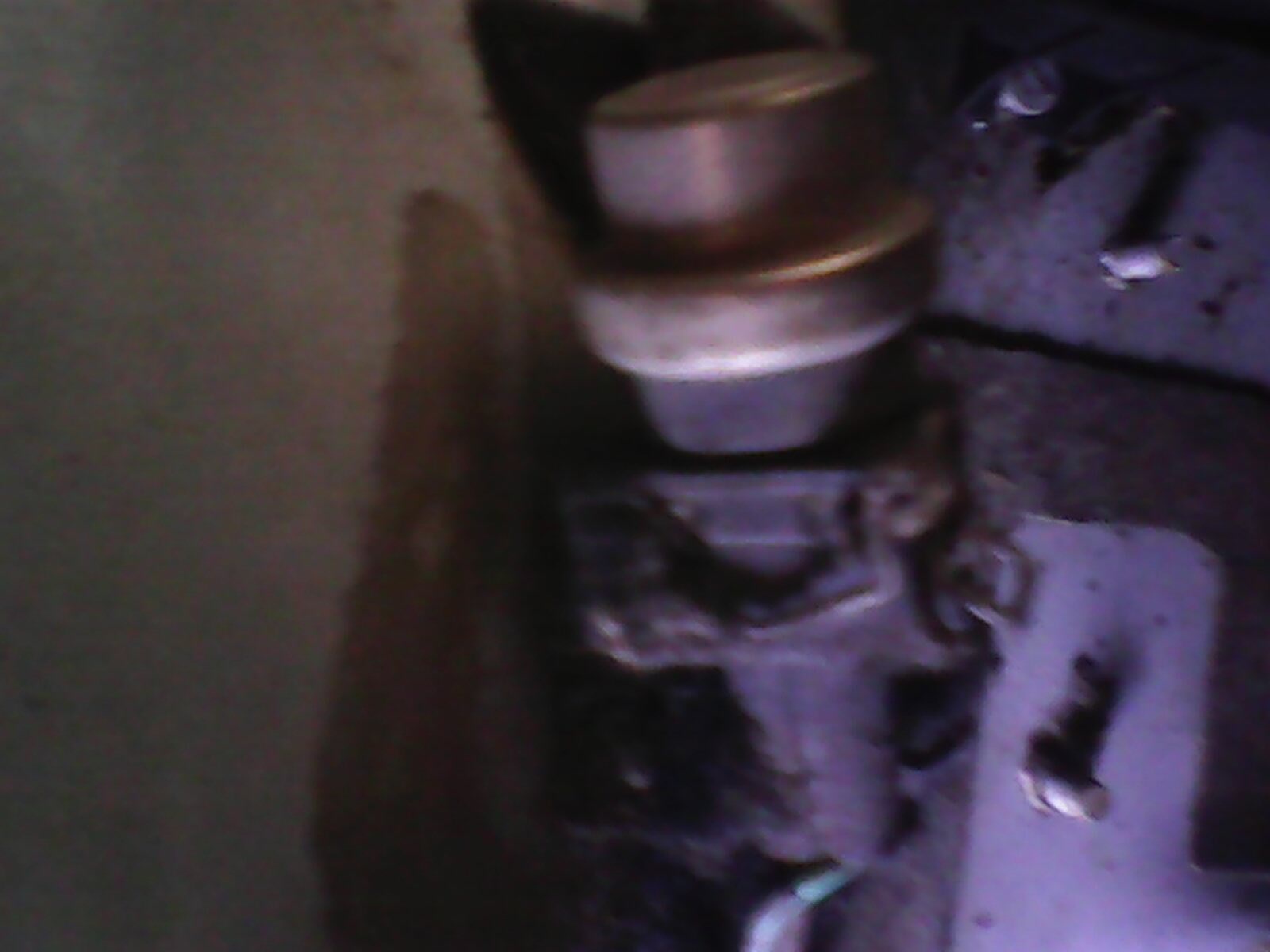

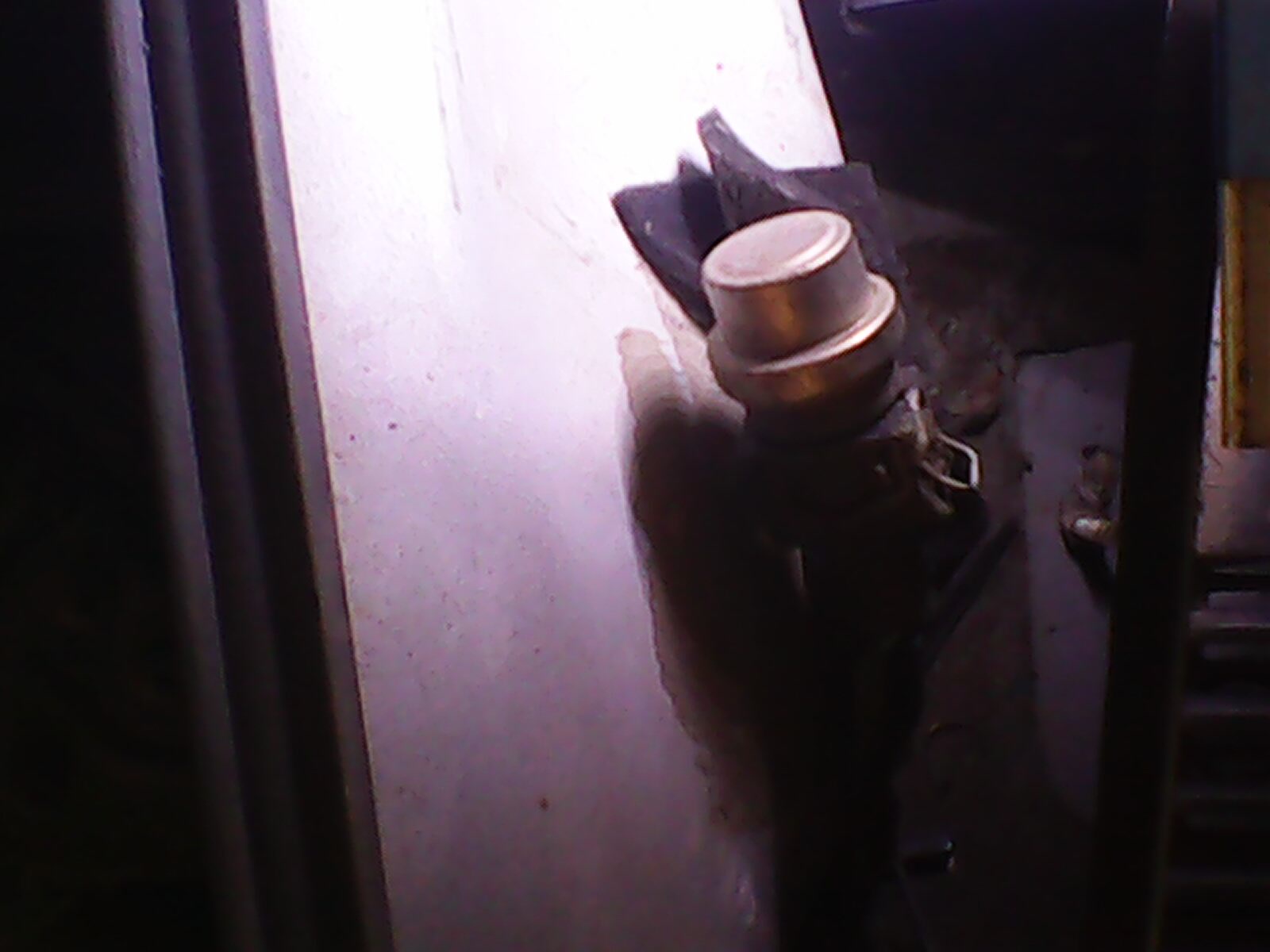

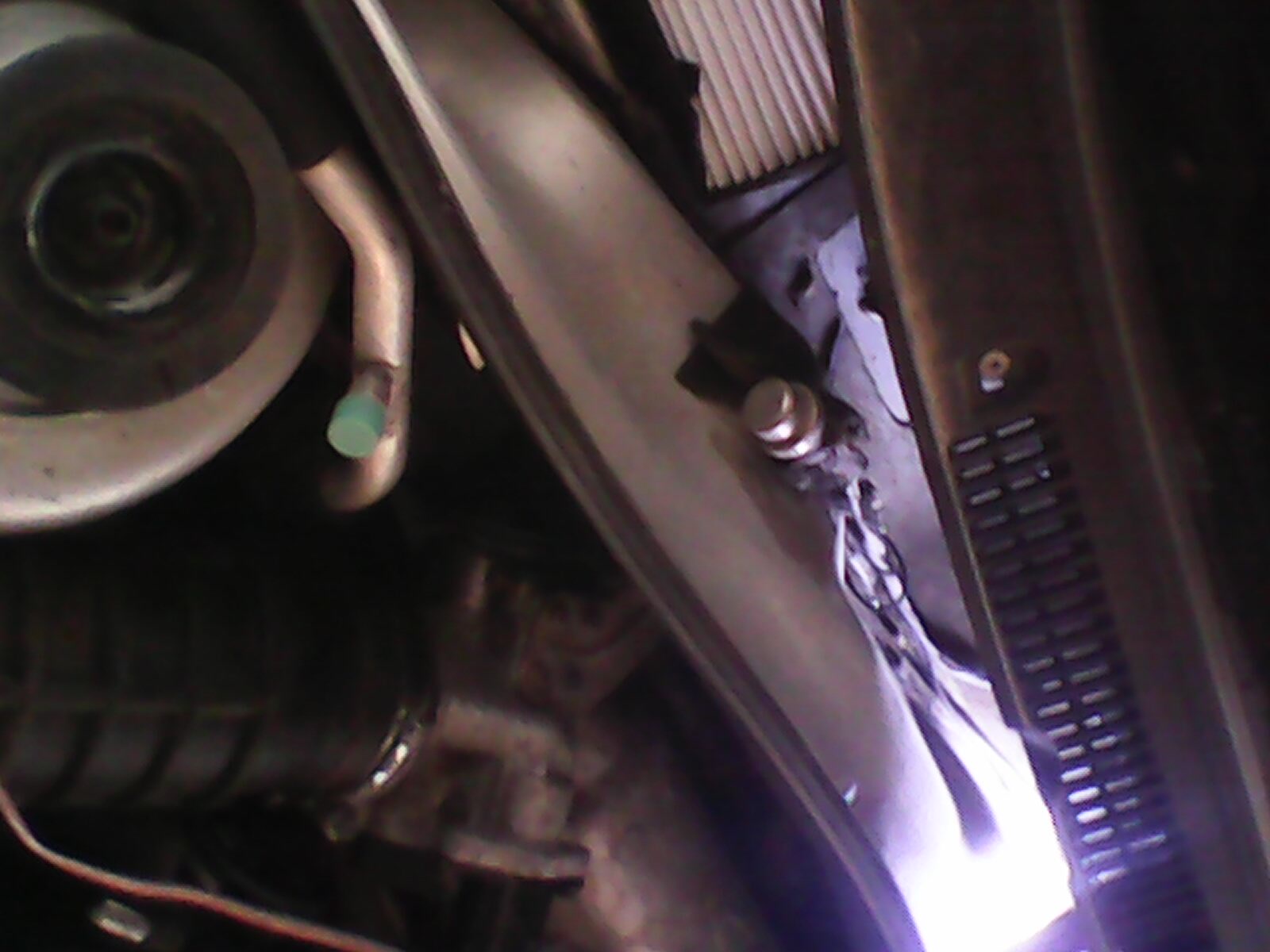

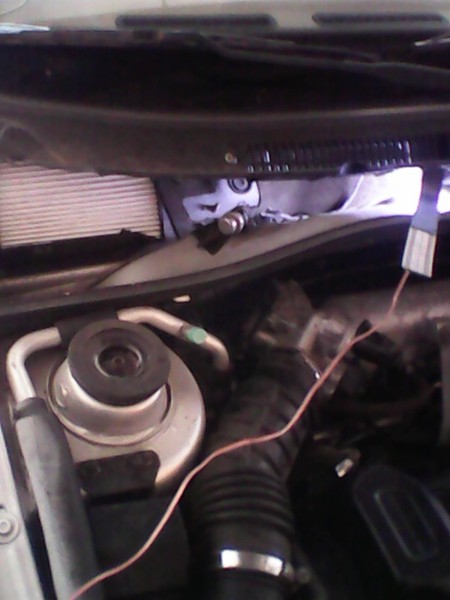

Re: Центральный замок Люди помогите советом. Просто незнаю в какой раздел форума обратился и решил попробовать здесь. Залез под капот а там в раене фильтра солона болтается какой то датчик даже незнаю за что он отвечает. Он просто лежит в коробе. Поросто чтобы невозникали лишние вопросы я машину купил пол года назад. Прежний хозяин я так понял неособо за машиной следил вот и вылазят теперь бока.
У вас недостатньо прав для перегляду приєднаних до цього повідомлення файлів.
|
| Суб березня 22, 2014 8:56 |
|
|
|
artem76
Опытный
З нами з: П'ят вересня 14, 2007 23:30
Повідомлень: 142
Звідки: Украина, Запорожская, Энергодар
Автомобиль: amulet
Клубная карта №: 0
|
Re: Центральный замок датчик температуры для кондишина. так и должен быть.
_________________
Продан
|
| Суб березня 22, 2014 9:05 |
|
|
|
NIK130576
Стажёр
З нами з: Сер листопада 13, 2013 21:56
Повідомлень: 82
Звідки: Краматорск
Автомобиль: chery amulet
Клубная карта №: 0
|
Re: Центральный замок он просто должен лежать там, или все же к чемуто крапится
|
| Суб березня 22, 2014 9:09 |
|
|
|
artem76
Опытный
З нами з: П'ят вересня 14, 2007 23:30
Повідомлень: 142
Звідки: Украина, Запорожская, Энергодар
Автомобиль: amulet
Клубная карта №: 0
|
Re: Центральный замок приклеен изолентой что бы не дребезжать.
